d80伸缩缝施工安装步骤

文章出处:http://www.xwshensuofeng.com 人气:1138发表时间:2021-09-02


衡水鑫威工程橡胶有限公司为您提供d80伸缩缝施工安装步骤

1、伸缩缝安装前的准备工作必须是充分的,在安装伸缩缝前

A、施工的工作人员要熟悉桥梁的图纸和公路桥梁伸缩缝的安装操作规程、检查、验收伸缩缝异型边梁的平整度、顺直度和缝体间隙。

B、验查机械设备、小型机具配备是否齐全。尤其是提供施工车辆过往的过桥必须质量坚固、数量充足,以保证施工顺利进行。

C、配齐备足防止污染路面的帆布、塑料布、胶带等材料。

D、配齐备足养护用的塑料薄膜、草苫子、运水工具等。

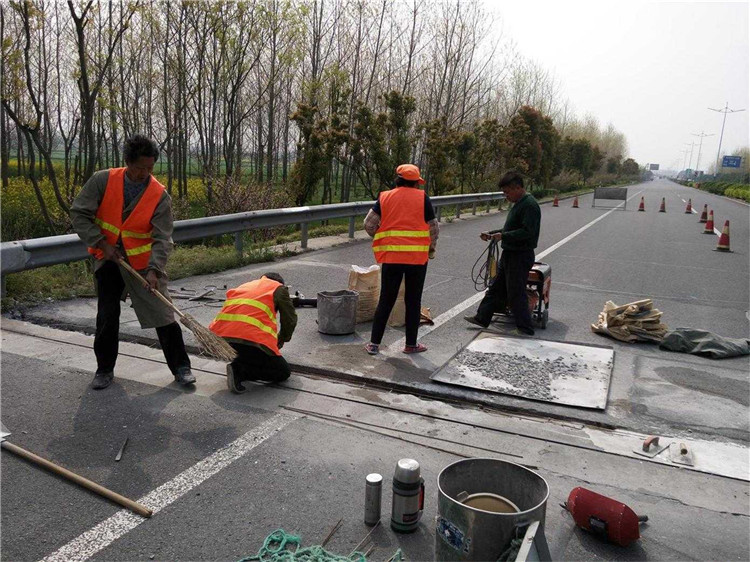

2、桥梁的开槽准备:伸缩缝安装

A、桥面沥青砼铺装层完成(覆盖伸缩缝连续铺筑)并验收合格后,根据施工图的要求确定开槽宽度,准确放样,打上线后用切割机锯缝、顺直,锯缝线以外的沥青砼路面,必须仔细用塑料布覆盖并用胶带纸封好,以防锯缝时产生的石粉污染路面。锯缝应整齐、顺直,并注意把沥青砼切透,以免开槽时缝外砼松动。

B、用风镐开槽。开槽深度不得小于12cm,应将槽内的沥青砼、松动的水泥砼凿除干净,应凿毛至坚硬层,并用强力吹风机或高压水枪清洁浮尘和杂物。开槽后应禁止车辆通行,严禁施工人员踩踏槽两侧边缘,以免槽两侧沥青砼受损。

C、梁端间隙内的杂物,尤其是砼块必须清理干净,然后用泡沫塑料填塞密实。如有梁板顶至背墙情形,须将梁端部分凿除。

D、理顺、调整槽内预埋筋,对漏埋弄断的预埋筋应进行修复,统一采用植筋胶或环氧树脂进行钢筋补植,补植深度不小于15cm,补植后的钢筋须请业主代表、监理人员共同验看。

E、开槽后产生的所有弃料必须及时清理干净,确保施工现场整洁。


3、关于桥梁伸缩缝安装与施工

新大公司有多年地下车库伸缩缝堵漏施工经验,资质齐全! 广告 地下车库伸缩缝堵漏选择新大公司,采用高分子柔性弹性材料灌浆处理各种渗漏水,价格低于同行! 查看详情 >

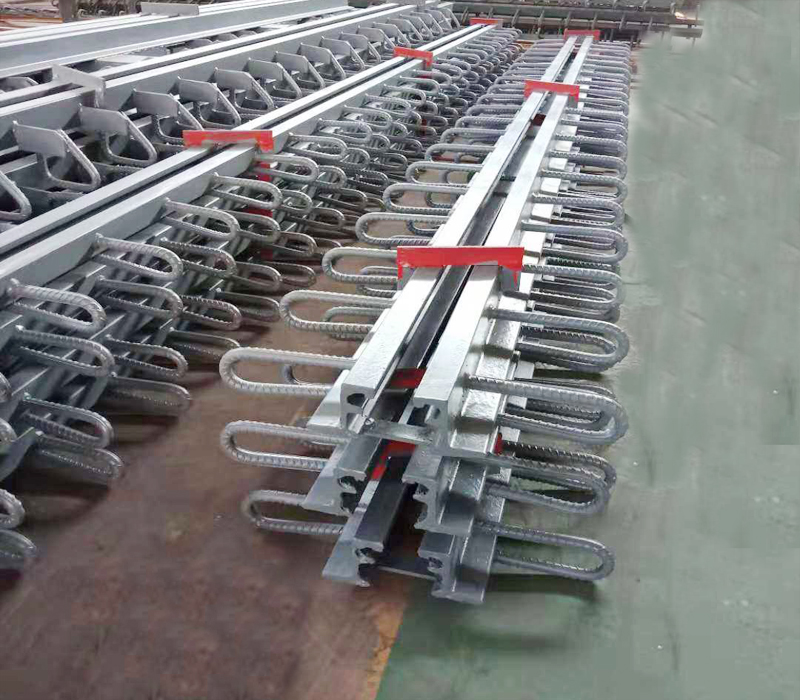

A、GQF-C型、GQF-Z型、GQF-L型、GQF-F型伸缩缝安装之前,安装时的实际气温与出厂时的温度有较大出入时,须调整组装定位空隙值,伸缩缝定位宽度误差为±2mm,要求误差为同一符号,不允许一条缝不同位置上同时出现正负误差。

B、安装时伸缩缝的中心线与梁端中心线相重合。如果伸缩缝较长,需将伸缩装缝分段运输,到现场后再对接,对接时,应将两段伸缩缝上平面置于同一水平面上,使两段伸缩缝接口处紧密靠拢,并校直调正。用高质量的焊条,逐条焊接,焊接时宜先焊接顶面,再焊侧面,然后焊底面,要分层焊接,确保质量,并及时清洁焊渣。焊接结束后用手提砂轮机磨平顶面。

 C、伸缩缝的标高控制与固定采用龙门吊架和10×10角钢作定位角钢,使伸缩缝上顶面比两侧沥青砼面层的标高低约2~3mm,控制伸缩缝的标高,然后对伸缩缝的纵向直线度也进行调整。伸缩缝的标高与直线度调整到符合设计要求后,可进行临时固定,固定时应沿桥宽的一端向另一端依次将伸缩缝边梁上的锚固装置与预留槽内的预埋钢筋每隔2-3个锚固筋焊一个焊点,两侧对称施焊,以保证抄平后的伸缩缝不再发生变位,严禁从一端平移施焊,造成伸缩缝翘曲。绑轧钢筋用钢筋头垫好。

D、伸缩缝的焊接:固定后应对伸缩缝的标高应再复测一遍,确认在临时固定过程中未出现任何变形、偏差后,把异型钢梁上的锚固钢筋与预埋钢筋在两侧同时焊牢,一次全部焊牢。如有困难,可先将一侧焊牢,待达到预定的安装气温时,再将另一侧全部焊牢。注意焊点与型钢距离不小于5cm,以免型钢变形。在焊接的同时,应随时用三米直尺、塞尺检测异型钢的平整度,平整度应控制在0—2mm范围,否则很容易出现跳车现象。在固定焊接时,对经常出现的预留槽内预埋筋与异型钢梁锚固筋不相符现象,要采用U型、L型、S型钢筋进行加固连接,以确保缝体与梁体的牢固连接。连接处焊缝长度应不小于10cm,应按照规范要求,采用浅接触,保证焊接长度。严禁出现点焊、跳焊、漏焊等现象。伸缩缝焊接牢固后,应尽快将预先设定的临时固定卡具、定位角钢用气割枪割去,使其自由伸缩,此时应严格保护现场,防止车辆误压。

E、模板安装。模板多采用泡沫板、纤维板、薄铁皮等,模板应做的牢固、严密,能在砼振捣时而不出现移动,并能防止沙浆流入伸缩缝内,以免影响伸缩。为防止砼从上部缝口进入型钢内侧沟漕内,型钢的上面必须要用胶布封好。

F、应在两侧设置钢筋网,带肋钢筋网顶部应低于路面标高3cm,设置Φ5带肋钢筋网(10×10)防裂钢筋网。

G.桥梁伸缩缝混凝土的施工会截断桥梁两侧盲沟内的水的排出,造成桥面铺装出现水损坏,宜通过塑料软管将桥梁盲沟内的水排出桥面外,在浇筑混凝土时将排水软管埋设到位。


4、砼浇注

A、浇注前应在缝两侧铺上塑料布,保证砼不污染路面

B、砼振捣时应两侧同时进行,为保证砼密实,特别是型钢下砼的密实,用振捣棒振至不再有气泡为止。

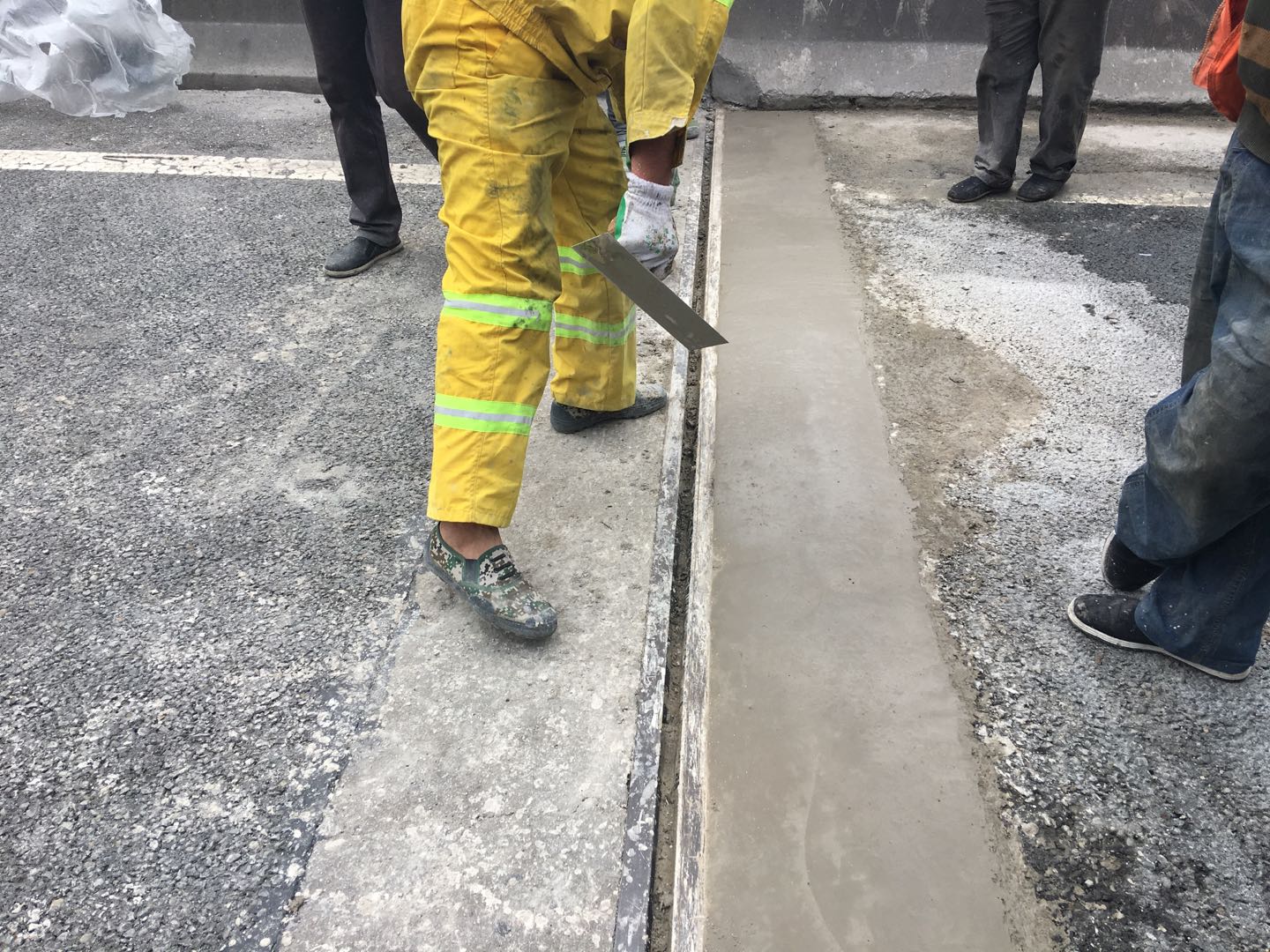

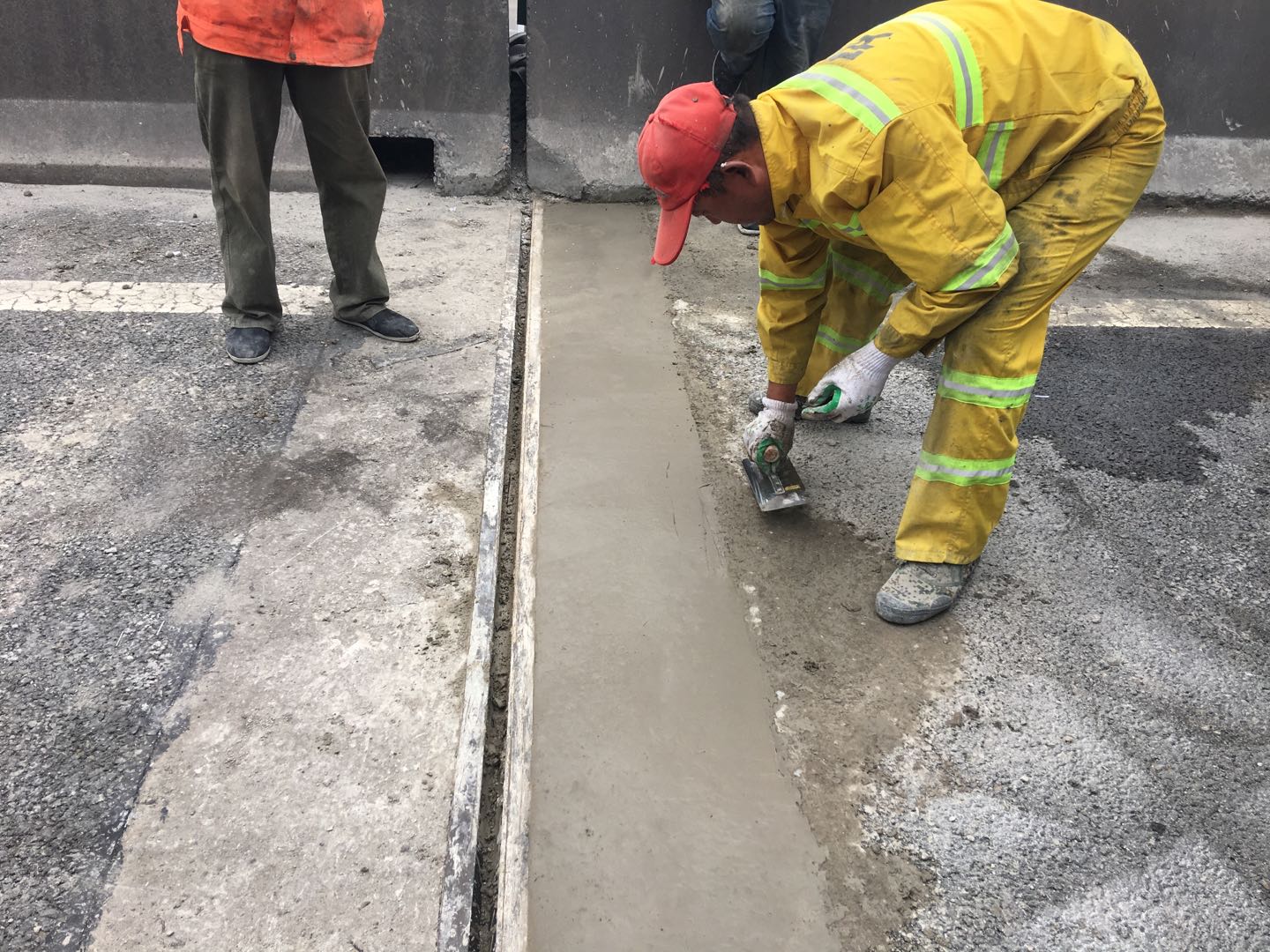

C、砼振捣密实后,用抹板搓出水泥浆,分4-5次按常规抹压平整为止。这道工序应特别注意平整度,砼面比沥青路面的顶面略低1-2mm为宜,过高或过低都会造成跳车现象。


5、伸缩缝安装完成后桥梁的养护

A、水泥砼浇筑完成后,然后覆盖麻袋或草苫子,严格洒水养护,养护期不少于7天。养护期间严禁车辆通行。

B、经过养护,水泥砼强度达到设计强度的50%以上后,可安装橡胶密封条,安装前必须把缝内充当模板的泡沫板、纤维板、漏浆的砼硬块全部掏干净后,嵌入橡胶条。
