盆式vs板式支座,咋选-衡水鑫威

一、先分清各自是什么

板式橡胶支座

普通板式、四氟滑板式，就是整块橡胶 + 薄钢板硫化，方形 / 圆形。

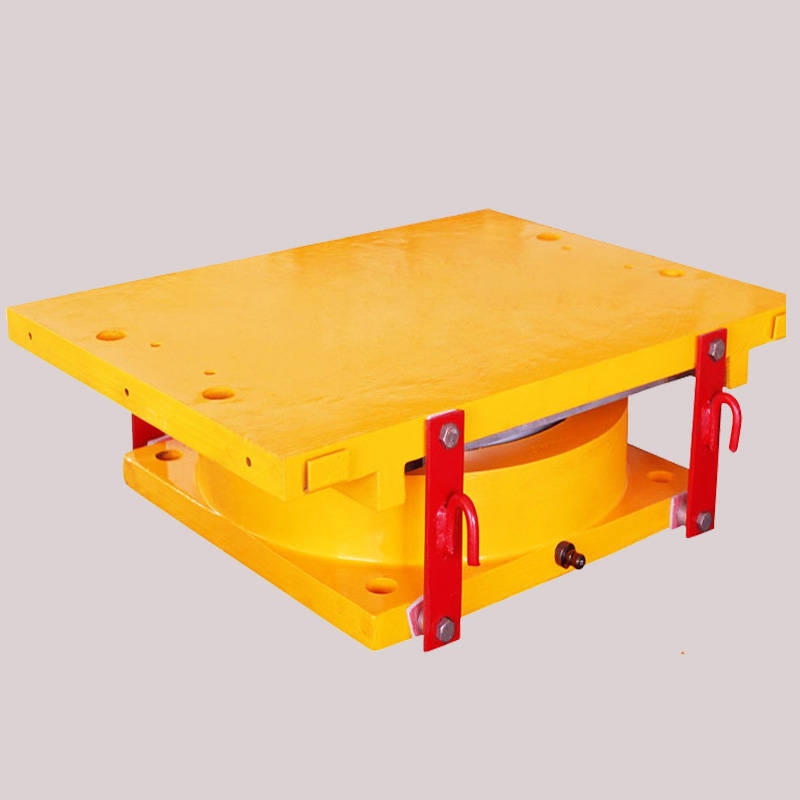

盆式橡胶支座

钢盆 + 橡胶承压 + 聚四氟乙烯滑板，全钢结构包裹橡胶，承载力大、转动量大。

二、核心区别（选型关键）

1. 承载力

• 板式：承载力小，一般 **≤1000kN**

• 盆式：承载力大，1000kN～几万千 kN都能做

2. 适用跨径

• 板式：小跨、中跨 简支梁桥空心板、小 T 梁、小箱梁，跨径 ≤20m、25m 最常用

• 盆式：大跨径桥梁30m 以上大箱梁、连续梁、刚构、高架、大桥、特大桥

3. 转动能力

• 板式：转角小，适应小变形

• 盆式：转角大，能适应梁体大转角、挠度变形

•


4. 位移能力

• 普通板式：位移小

• 四氟滑板板式：中等位移

• 盆式：水平位移量大，适合连续梁、长联桥梁

5. 造价 & 安装

• 板式：便宜、安装简单、养护少

• 盆式：贵、自重重、安装精度要求高、需定期检查养护

6. 适用结构

• 板式：简支板梁、简支 T 梁、市政小桥、农村公路桥

• 盆式：连续梁、悬臂梁、斜拉桥引桥、高架长联、大吨位桥梁

三、选型口诀（直接照套）

1. 小跨小桥、吨位不大、简支梁 → 选板式橡胶支座

2. 大跨大桥、连续梁、吨位大、转角大 → 选盆式支座

3. 要滑动位移：小位移用四氟板式，大位移直接盆式
