陕西GQZ球型钢支座出厂价,陕西GQZ球型钢支座厂家,

文章出处:http://www.xwshensuofeng.com 人气:58发表时间:2021-02-27


衡水鑫威工程橡胶有限公司陕西GQZ球型钢支座出厂价,陕西GQZ球型钢支座厂家

球型钢支座已经在钢结构工程和公路桥梁上广泛应用。GQZ球型钢支座传力可靠,转动灵活,承载力高,允许位移量大,能够满足支座大转角的需要。

二、GQZ球型钢支座主要特点:

    1、支座通过球面传力,不出现力的缩颈现象,作用在下部结构上的反力比较均匀。

    2、支座通过PTFE滑板/MHP滑板的滑动实现支座的转动过程。转动力矩小,转动力矩只与支        座球面半径及PTEE滑板/MHP滑板的摩擦系数有关,与支座转角大小无关,特别适用于大转        角的要求,设计转角可达0.05rad以上。

    3、使用寿命长。支座不使用橡胶承压,不存在橡胶老化对支座性能的影响,特别适用于使        用环境比较恶劣的地区。

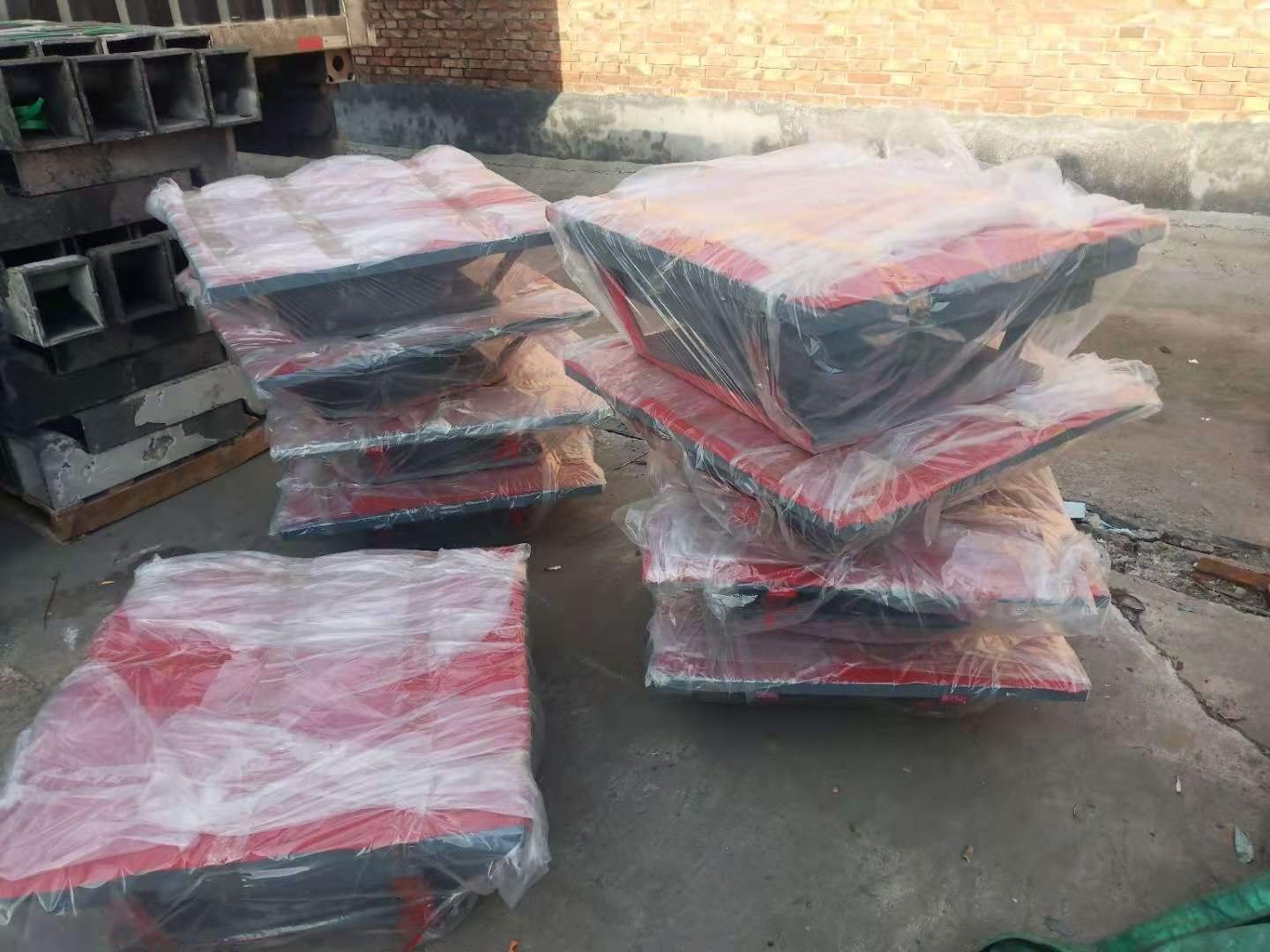

4、采用MHP高度耐磨滑板,使支座尺寸得到有效控制,可大大节省结构和支座本身的成本. afe557aecf6839ec4f0945494facd40.jpg

三、GQZ球型钢支座主要技术性能:

    1.GQZ支座/PTFE滑板/竖向承载力从1000KN至20000KN,共分为16级,大于20000KN可根据客       户需要设计加工,同时公司可以设计和生产使用MHP滑板的GQZ支座。

    2.支座设计转角θ为0.01,0.02和0.05rad

    3.GQZ支座/PTFE滑板/设计位移量

      1000-2500KN e=±50和±100mm ; 3000-20000KN,e=±50mm、±100mm 和±150mm ; 设       计位移量根据工程需要可进行变更。

    4.PTFE滑板在有硅脂润滑条件下,应力为30Mpa时,摩擦系数取值如下:

      常温(-25 ℃ ~+60 ℃ )< 0 .01

      低温(-40 ℃ ~+40 ℃ )< 0.03

      MHP滑板在有硅脂润滑条件下,应力为60Mpa时,摩擦系数取值如下:

      常温(-25 ℃ ~+60 ℃ )< 0 .03

      低温(-40 ℃ ~+40 ℃ )< 0.05

    5.支座可承受的水平力:

     固定支座(GD)和单向滑动支座(DX)水平承载力为支座反力的10 %,可根据工程需要进行变更。
